云南建行本部變電所電能管理系統的設計與應用

基本信息：

項目名稱：云南建行本部變電所電能管理系統的設計與應用
項目地點：云南
實施時間：2013年1月

項目簡介：

安科瑞電氣股份有限公司于2013年1月承接了云南建行本部變電所電能管理系統項目。本系統為中國建設銀行股份有限公司云南分行本部地下B2變電所改造。根據配電系統管理的要求，需要對銀行變電所內的低壓配出線進行電力監控，以保證用電的安全、可靠和高效。

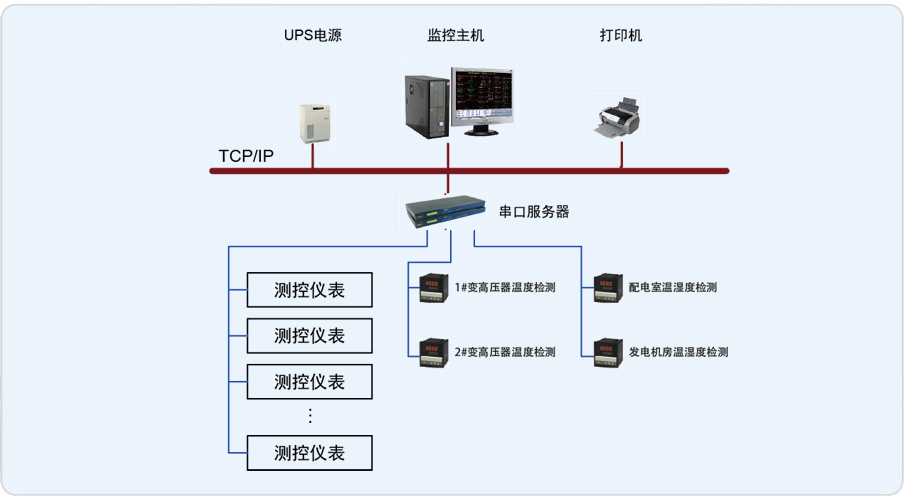

系統主要實現中國建設銀行股份有限公司云南分行本部地下B2變電所的0.4kV配電系統進行用電監測與電能管理；監測范圍為改造變電所的T1、T2變壓器的饋線柜、母聯柜、電容補償柜，變壓器的相間溫度、配電室和發電機房的溫濕度，饋線柜和母聯柜側儀表進行遠程實時監控和電能管理。該系統總計有29只儀表，分4條總線，都是直接通過屏蔽雙絞線走管道拉至值班室后連接到串口服務器上，實現總線上儀表與監控主機的數據連通。

系統實現的功能：

1.開關的分、合閘運行狀態和通訊故障報警；
2.完成對低壓各出線回路的電參數進線查詢；
3.報表查詢供變電所2臺變壓器出線各低壓回路的電參數；
4.用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢；
5.進線趨勢分析和故障追憶。
